Серия SMP120

Характеристики

• Диапазон входного напряжения от 80 до 160 В
• Выходная мощность 40 Вт
• Выходные напряжения 5 и 28 В
• Набор сервисных функций:
  • ограничитель пускового тока;
  • встроенный фильтр на входе;
  • регулировка выходного напряжения от 90 до 115 % номинального значения;
• Диапазон рабочих температур от -55 °C до +125 °C
• Защита от импульсов напряжения 180 В длительностью 100 мс
• Фиксированная частота преобразования 500 кГц
• Трансформаторная развязка в контуре обратной связи
• Параметры радиационной стойкости:
  • SEE LET performance 40 MeV cm2/mg
  • SEB (no burn-out) 80 MeV cm2/mg
  • SEL (no latch-up) 43 MeV cm2/mg
  • SET 40 MeV cm2/mg
  • суммарная накопленная доза (TID) согласно MIL-STD-883
  • Method 1019, radiation hardness assurance (RHA)
  • L = 50 krad(Si), R = 100 krad(Si)
  • при мощности дозы 50 - 300 rad(Si)/sec (Condition A)
  • при мощности дозы 10 mrad(Si)/sec (Condition D)

Радиационно-стойкие 40-ваттные преобразователи напряжения для шин 100/120 В

Новая серия SMP120 специально разработана для работы от бортовой сети космических аппаратов (КА) с постоянным напряжением 100/120 В.

Серия SMP120 включает 40-ваттные одноканальные модули с гальванической развязкой для работы в диапазоне входного напряжения от 80 до 160 В, способные выдерживать импульсы напряжения 180 В длительностью 100 мс. Предлагаются модели в исполнениях Class H и Class K согласно требованиям MIL-PRF-38534 с уровнями радиационной стойкости L (суммарная накопленная доза 50 крад) и R (суммарная накопленная доза 100 крад). Испытания на предельно накопленную дозу выполняются как при высокой интенсивности облучения 50…300 рад (в кремнии)/сек, так и облучением низкой интенсивности 10 мрад (в кремнии)/сек для определения эффекта восприимчивости к длительному воздействию низкой мощности дозы (Enhanced Low Dose Sensitivity — ELDRS).

Стойкость к воздействиям одиночных заряженных частиц по эффекту отказов SEB (Single Event Burnout — пробой истоковой области в мощных MOSFET) составляет 80 МэВ∙см² /мг; 43 МэВ∙см² /мг по эффекту отказов SEL (Single Event Latch-up — тиристорные эффекты); 40 МэВ∙см² /мг по эффекту отказов SET (Single Event Transient — переходная ионизационная реакция в виде импульсов напряжения в выходных цепях). Испытания на стойкость к одиночным сбоям и катастрофическим отказам выполнялись с использованием целого спектра воздействующих частиц; с набором характеристик линейных потерь энергии (ЛПЭ) эти испытания дают гарантию того, что устройства, подвергшиеся испытаниям, соответствуют своим спецификациям.

Модули способны работать в условиях воздействия факторов внешней среды на борту космических аппаратов, таких как вибрационная нагрузка, линейные перегрузки, механических удары, низкое давление газовой среды, повышенная влажность. Диапазон рабочей температуры от  -55 до +125 ˚С.

Предлагаются одноканальные модели с выходными напряжениями 5 и 28 В, в перспективе планируется выпускать модели с напряжениями 12 и 15 В, а также двухканальные модели с напряжениями ±5, ±12 и ±15 В. Обширный набор сервисных функций: дистанционное включение/отключение, синхронизация преобразования внешним сигналом, подстройка выходного напряжения, защита от короткого замыкания нагрузки, пониженного входного напряжения, перенапряжения на выходе, внешняя обратная связь и ограничение пускового тока обеспечивают надёжную работу преобразователей в масштабных энергетических системах. Особо необходимо отметить наличие встроенного на входе ограничителя пускового тока, который весьма полезен в системах электропитания бортовой электронной аппаратуры, первичный источник электропитания которых (например, аккумуляторная батарея) ограничен по мощности и не допускает бросков потребляемого тока.

Модули серии SMP120 выполнены по прямоходовой структуре с хорошо отработанным методом ШИМ—регулирования на постоянной частоте преобразования 500 кГц. Топология с токовым управлением обеспечивает высокий уровень подавления пульсаций тока на выходе и выходе. Применение на входе двухзвенного демпфированного LC-фильтра уменьшает пульсации входного тока. Демпфирование фильтра уменьшает выбросы напряжения на резонансных частотах для минимизации воздействия напряжения на элементы фильтра и силовые компоненты. Демпфирование также служит для уменьшения взаимосвязи выходного импеданса фильтра с отрицательным входным импедансом DC/DC-преобразователя.

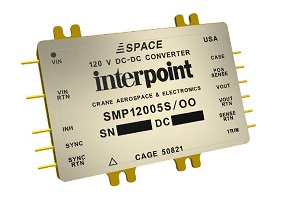

Модули выполнены в герметичных стальных корпусах с габаритными размерами 76,2×58,42×12,22 мм.

Радиационно-стойкие преобразователи напряжения компании Crane Aerospace & Electronics широко используются во многих космических программах, включая Mars Rover, Cygnus, Aquarius, Dawn, ГЛОНАСС, МКС и многие другие.

Поставка в Россию моделей серии SMP120 с дозовой стойкостью 50 крад (Si) осуществляется на основании Правил экспортного регулирования (Export Administration Regulations, EAR) EAR99 без оформления лицензии на экспорт в государственных ведомствах США ответственных за регулирование экспорта технологий и продукции военного назначения.
